ユニパネル
ユニテーブルシリーズの開口内部に設置することができるコンセントと通信ポートが一体になったパネルです。
ユニテーブルだけでなく、どのような場所にも設置可能です。
様々な製品をラインナップしていますので、用途に合わせてお選びいただけます。

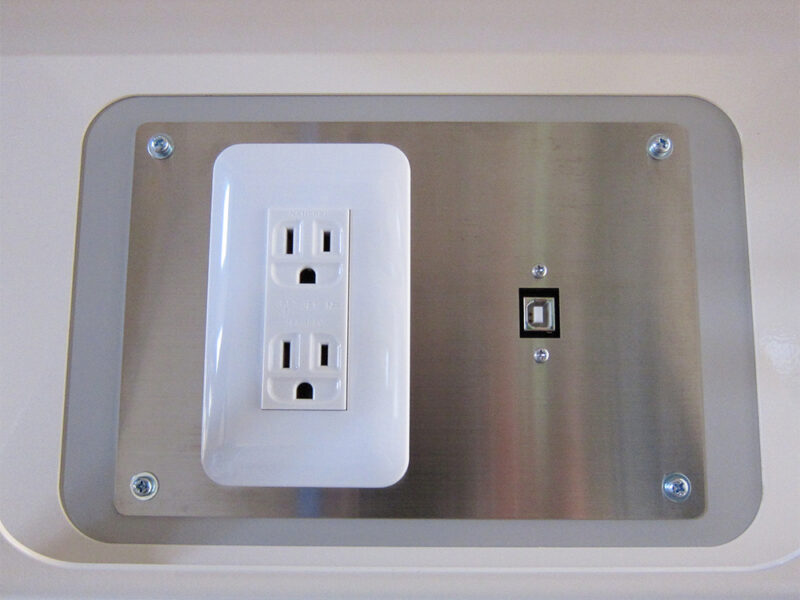

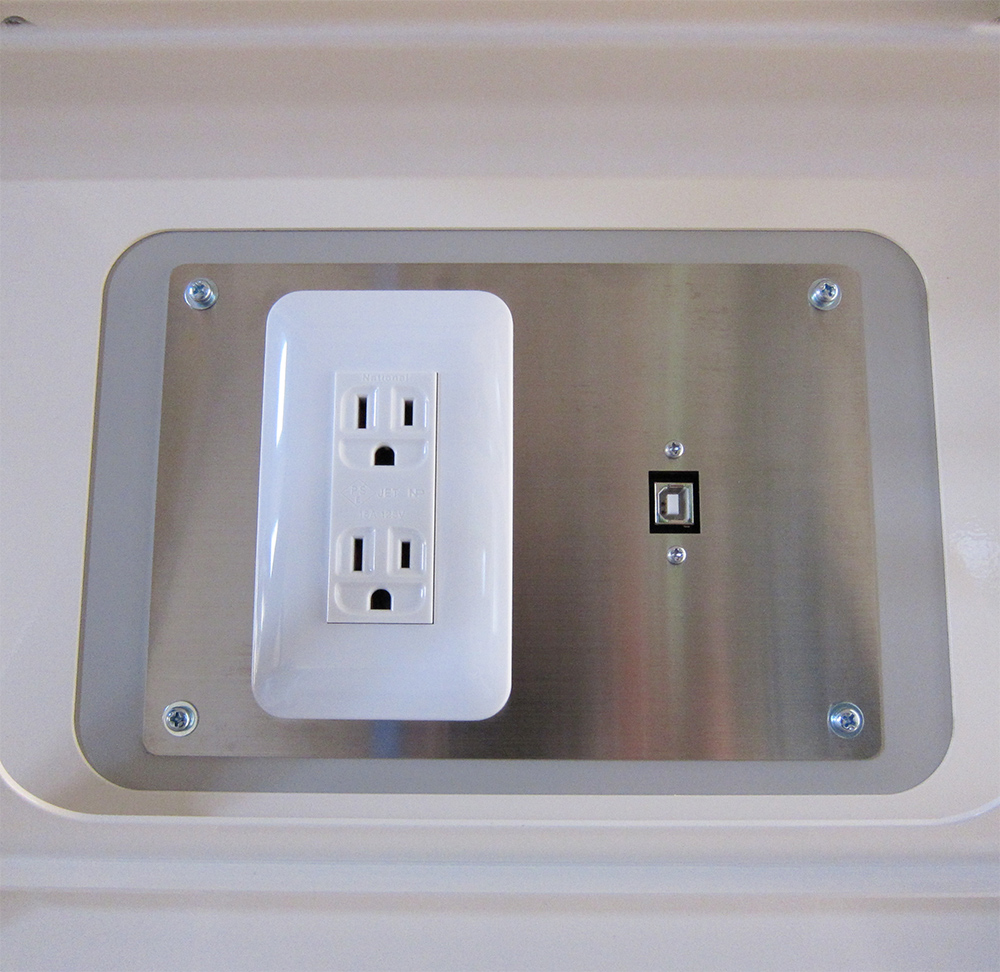

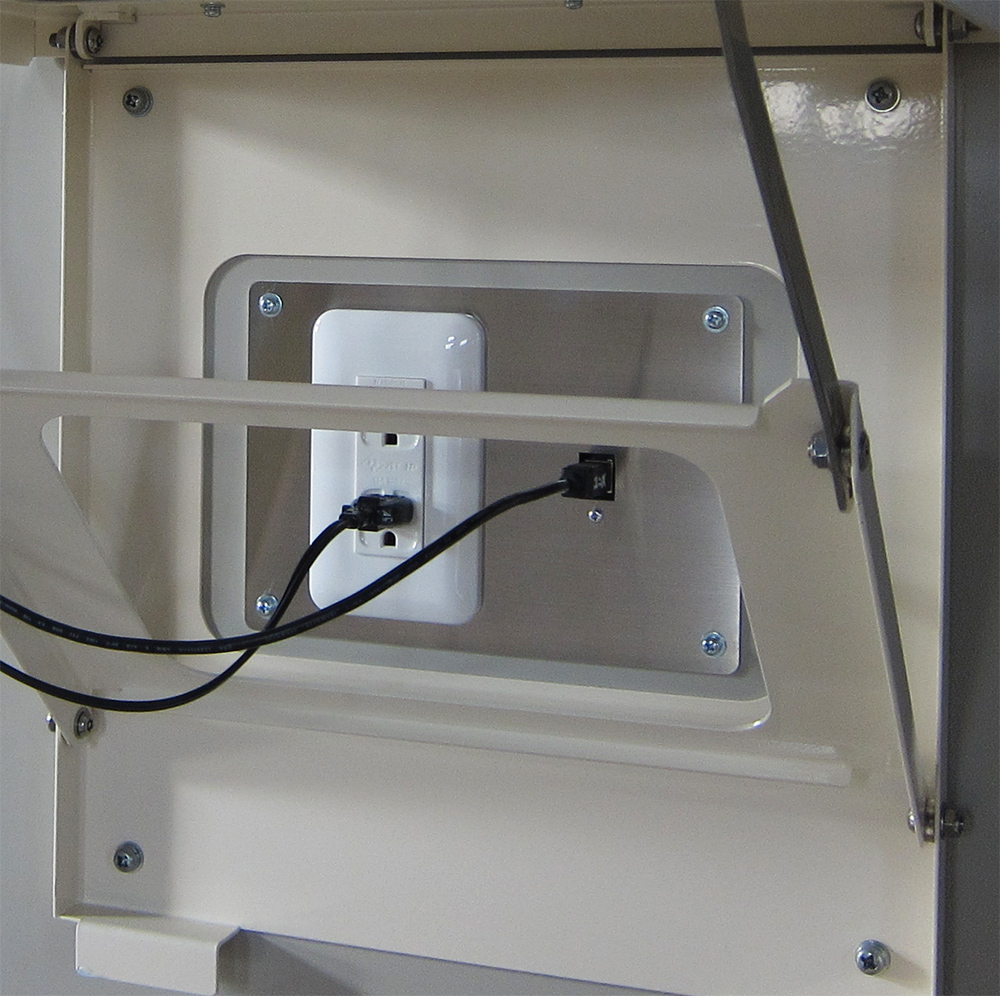

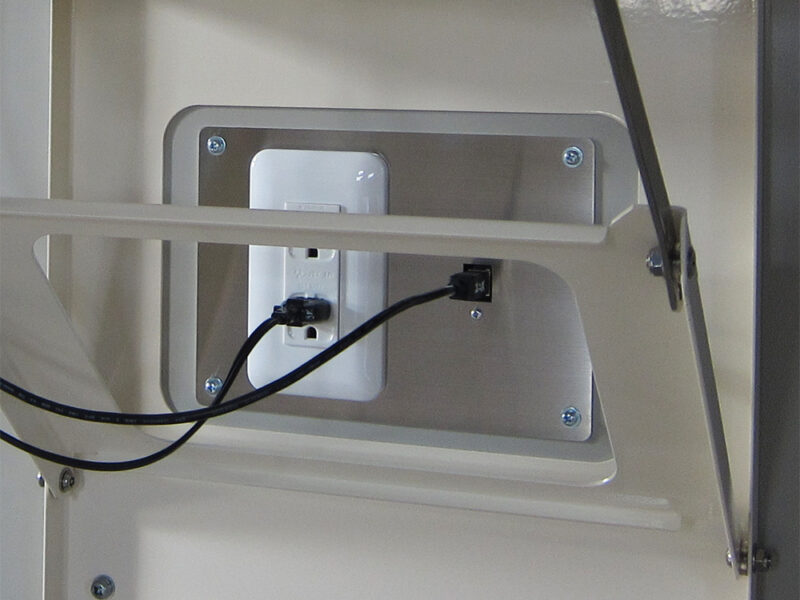

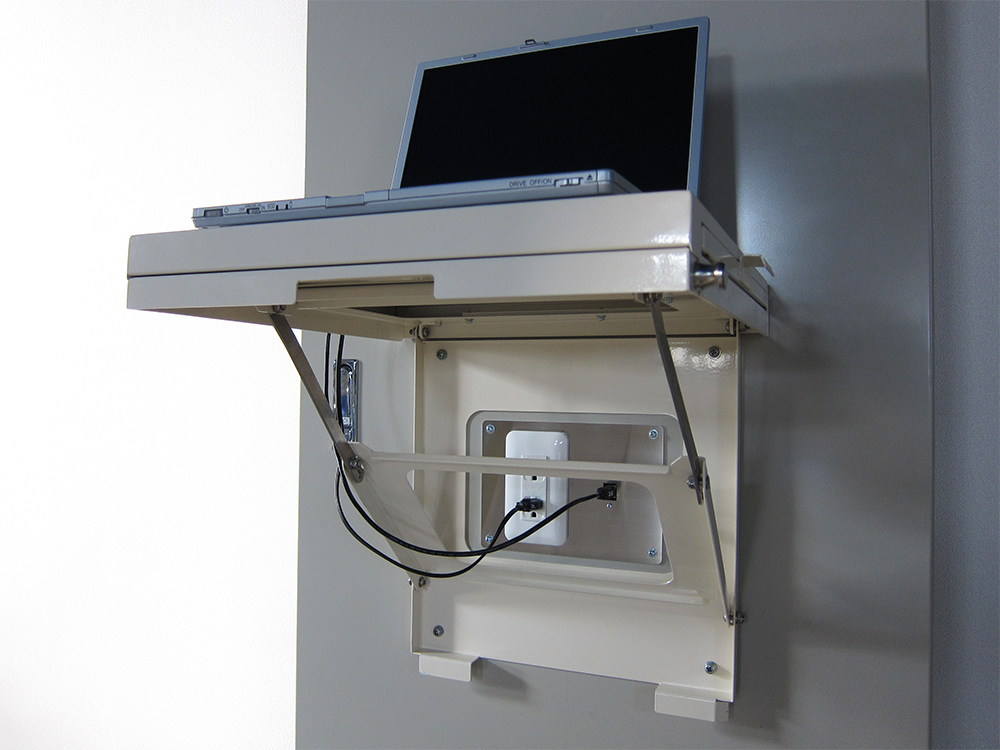

ユニパネル設置例
※画像をクリックすると、拡大表示します。

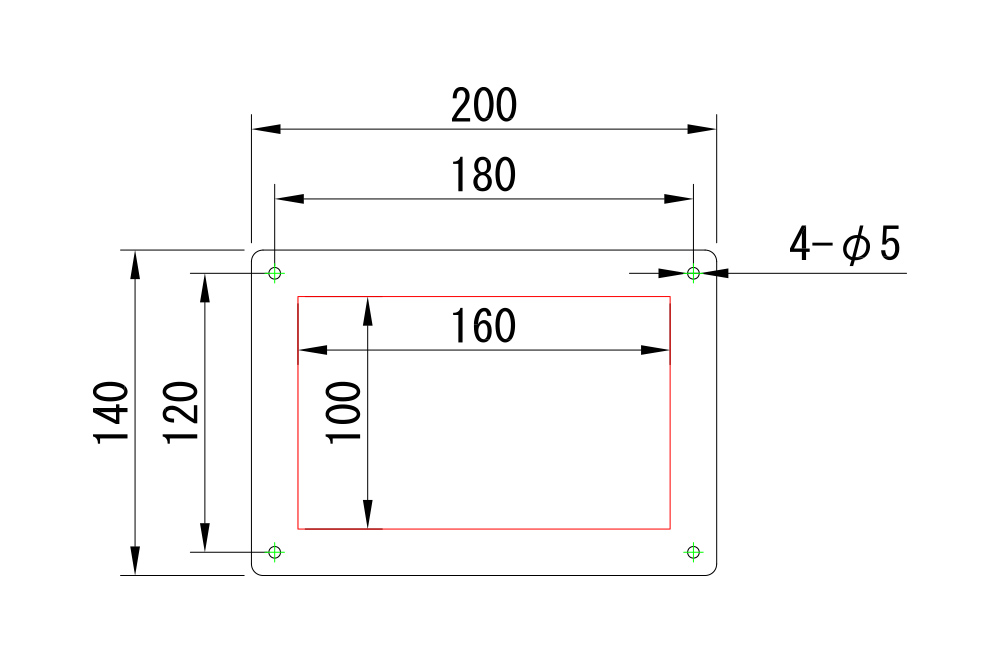

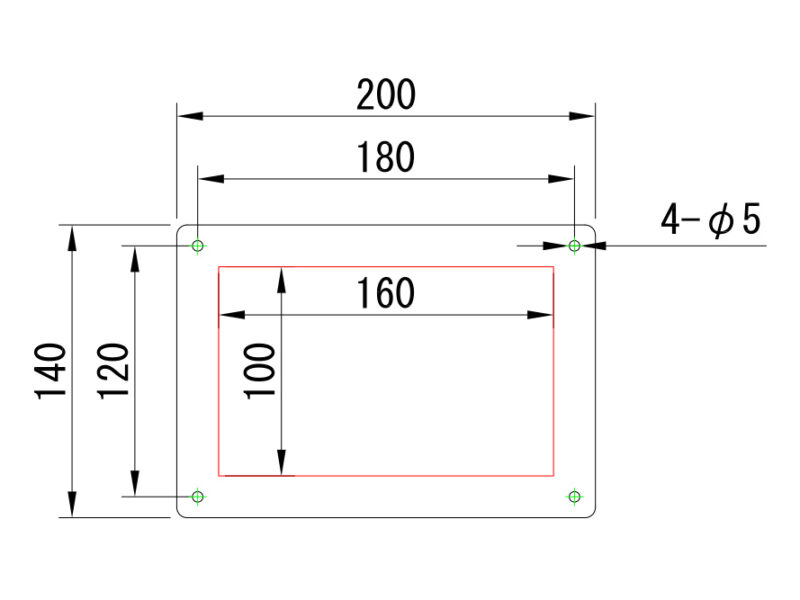

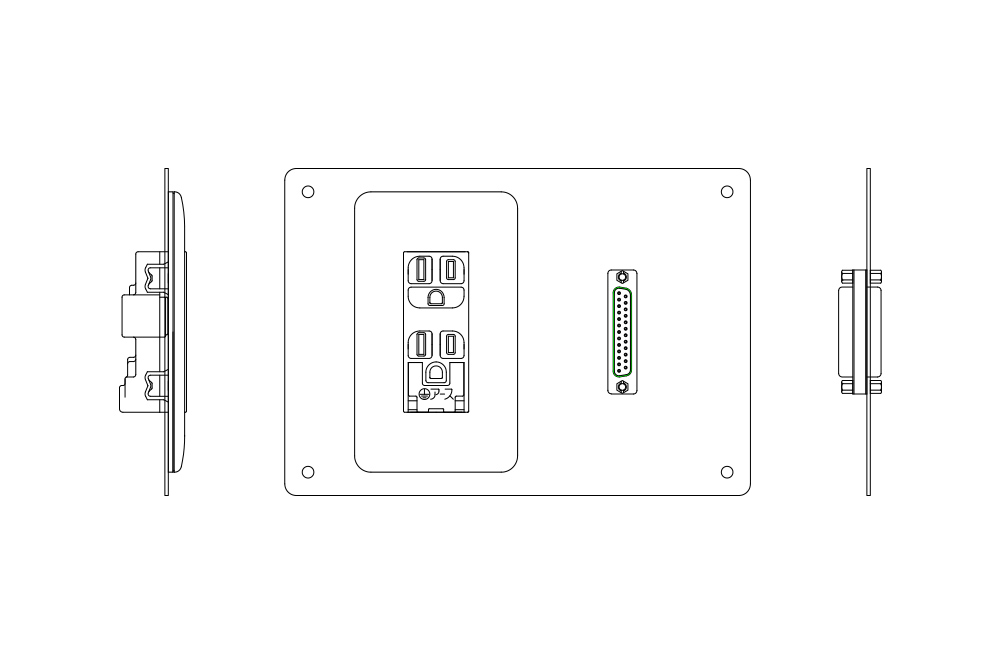

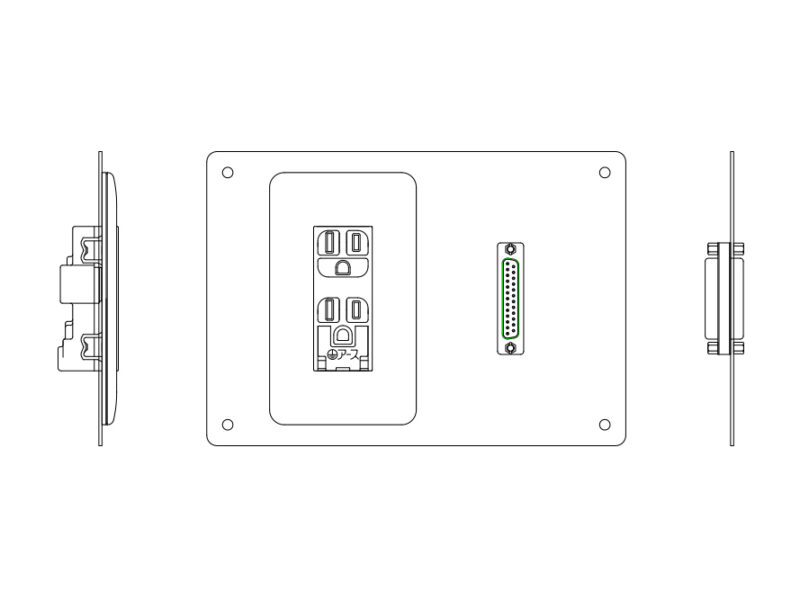

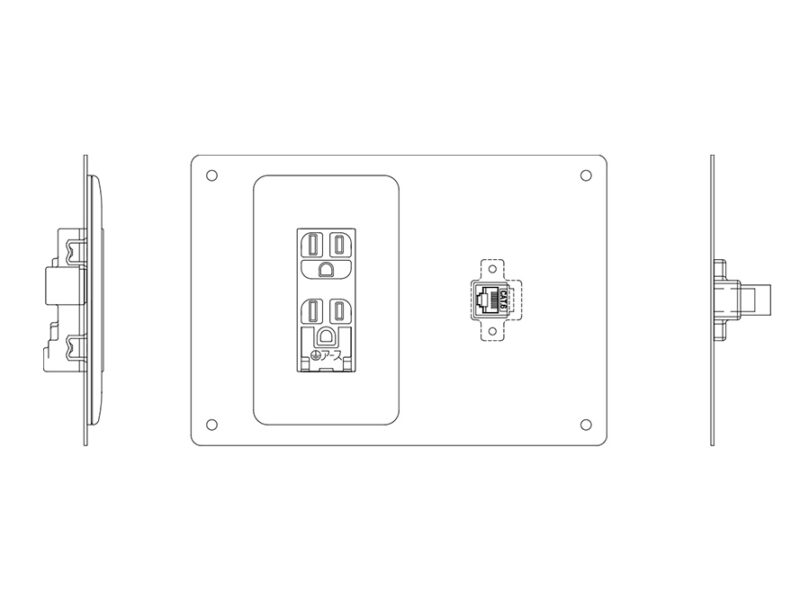

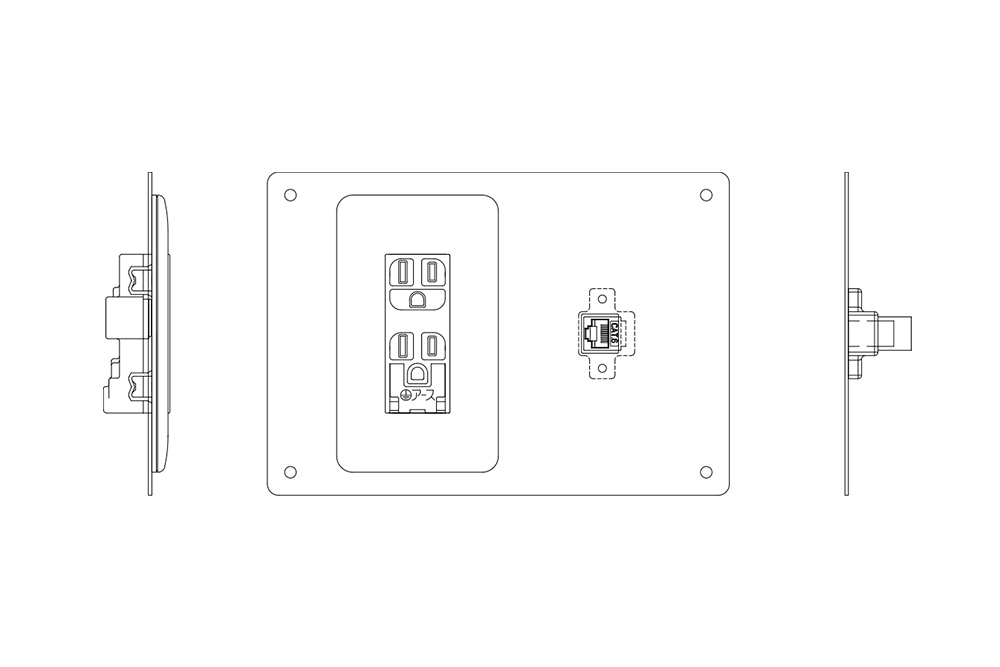

ユニパネル展開図
ユニパネルの特徴

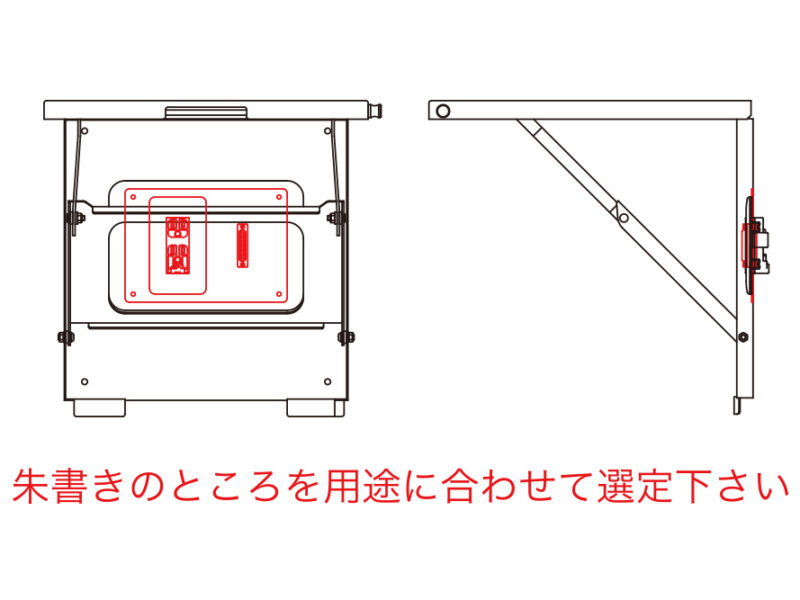

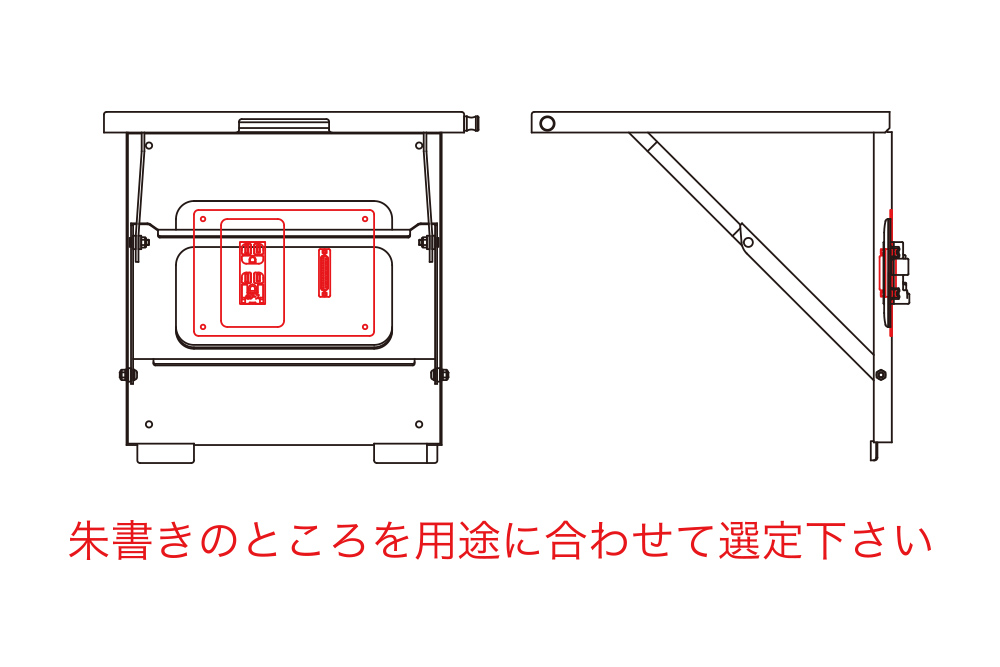

- 取り付け例のように、テーブル内部にある開口を利用し、スペースを無駄にすることなく、コンセントや通信ポートなどの部品を取り付けが出来ます。
- 制御盤・操作盤・壁などに、ボルト4点で簡単に取り付けできます。
- オールステンレス製で、塗装をする必要がありません。
基本仕様

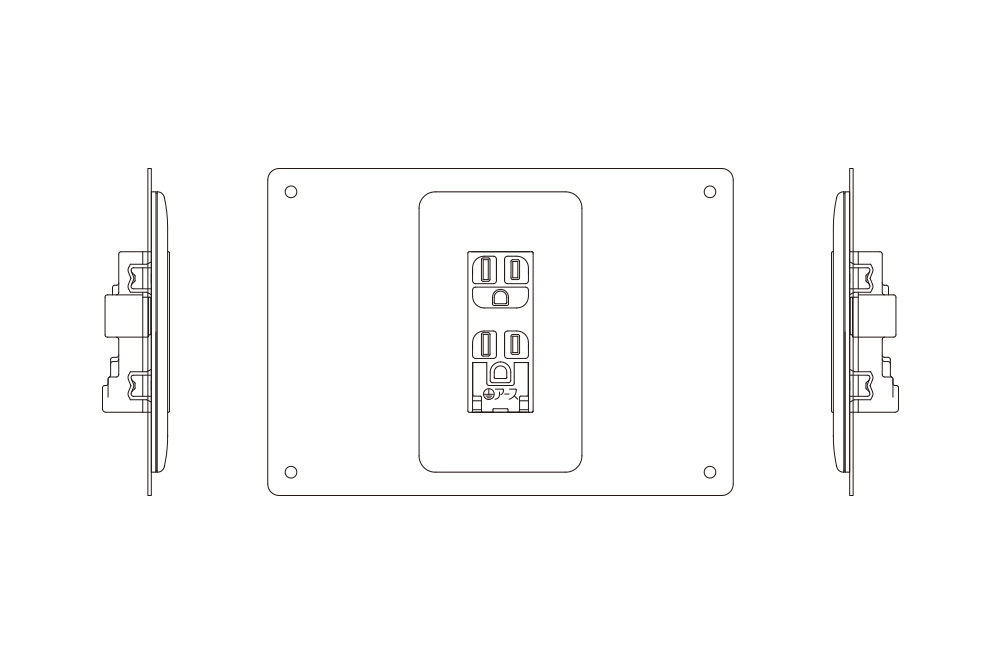

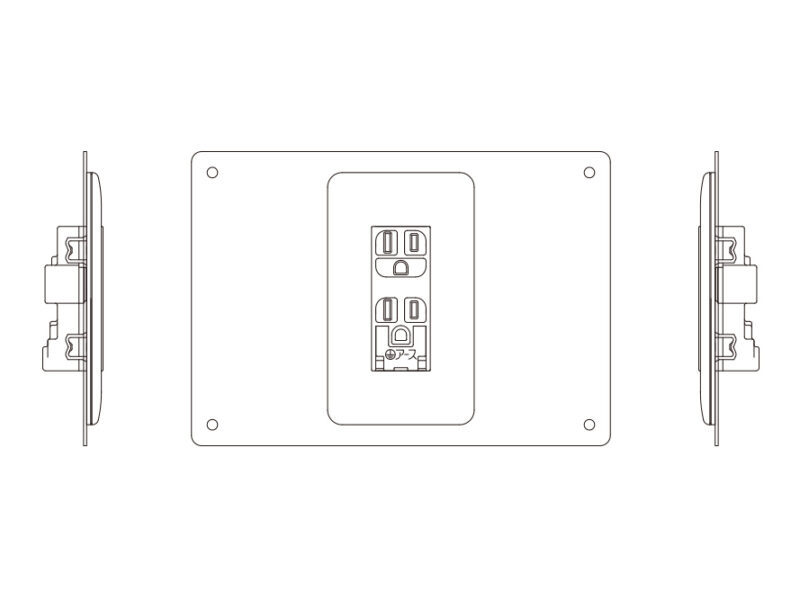

| 製品名 | ユニパネルCN |
|---|---|
| 型式 | UNI-PNL-CN |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | なし |
| パネル内側 | なし |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 2,500円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |

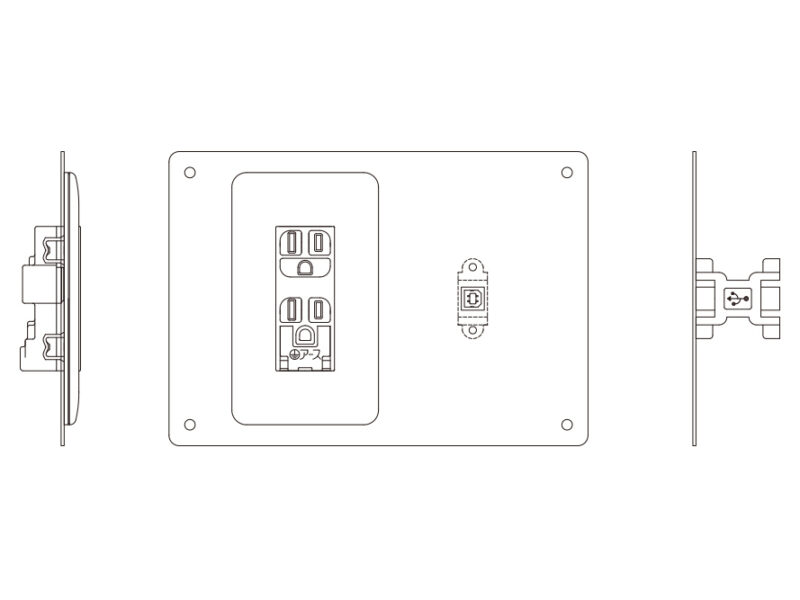

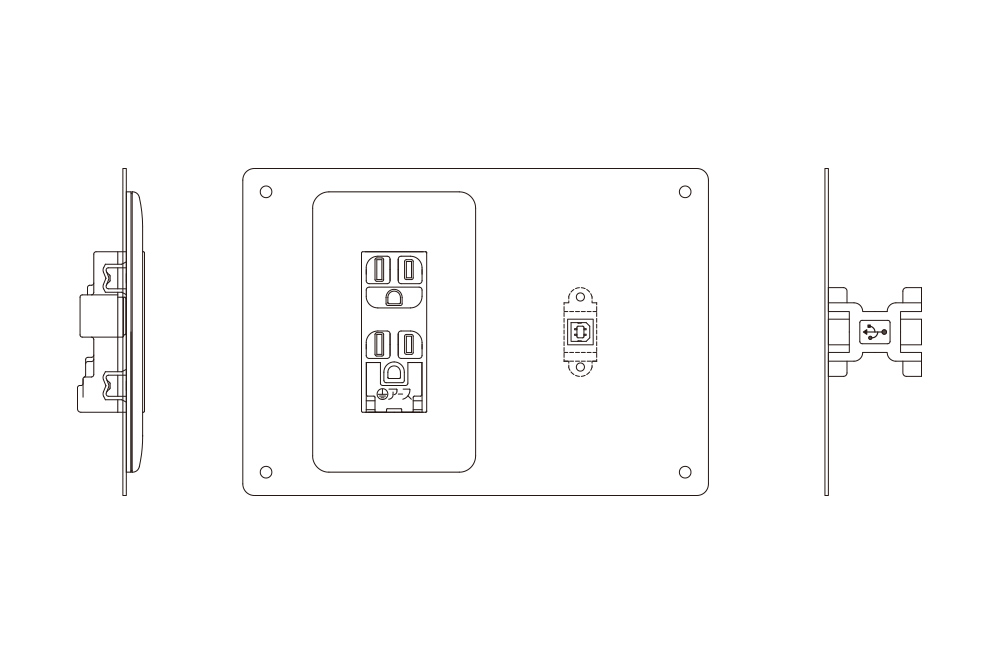

| 製品名 | ユニパネルUSB |
|---|---|
| 型式 | UNI-PNL-USB |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | USB Bタイプ ソケット （メス） |
| パネル内側 | USB Aタイプ ソケット （メス） |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 3,900円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |

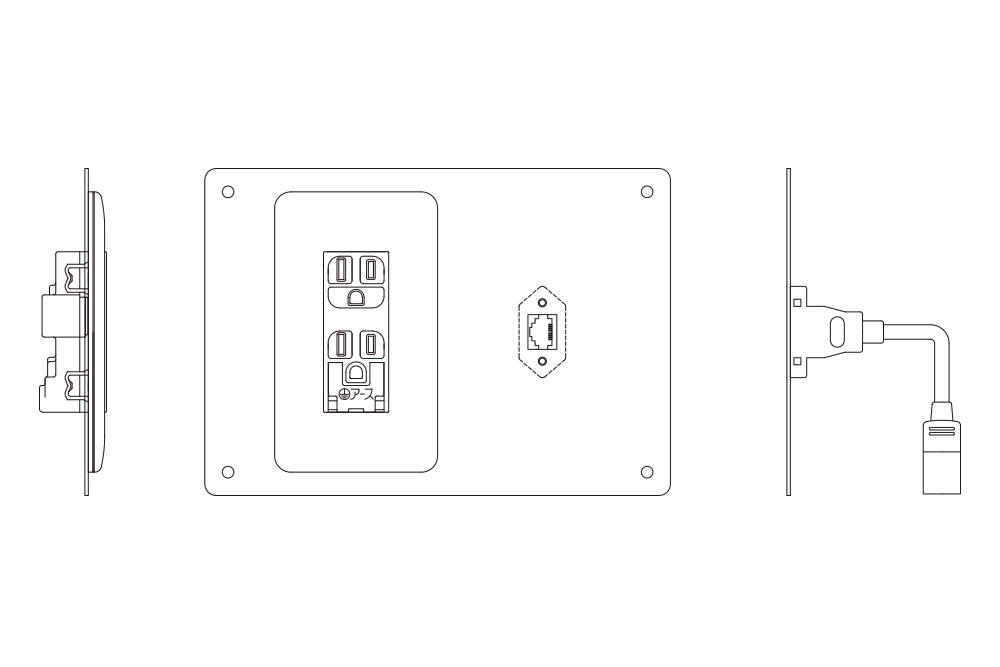

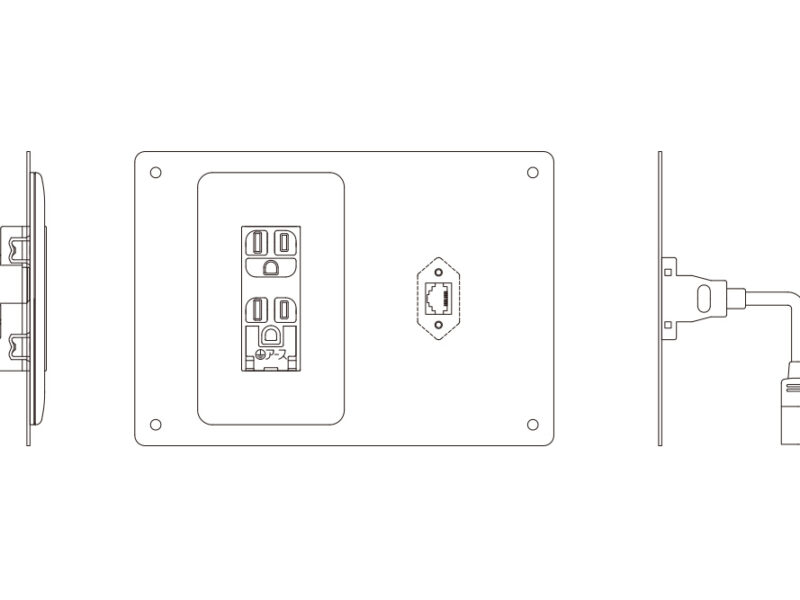

| 製品名 | ユニパネルLAN-SS |
|---|---|
| 型式 | UNI-PNL-LAN-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | RJ-45 CAT.6 ソケット （メス） |
| パネル内側 | RJ-45 CAT.6 ソケット （メス） 150mmリード線付 |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 4,300円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |
| 製品名 | ユニパネルシリーズ | ||
|---|---|---|---|
| ユニパネルCN | ユニパネルUSB | ユニパネルLAN-SS | |
| 型式 | UNI-PNL-CN | UNI-PNL-USB | UNI-PNL-LAN-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) | ||
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
||
| パネル外側 | なし | USB Bタイプ ソケット （メス） |
RJ-45 CAT.6 ソケット （メス） |
| パネル内側 | なし | USB Aタイプ ソケット （メス） |
RJ-45 CAT.6 ソケット （メス） 150mmリード線付 |
| 取付方法 | 4点 M4ビス止め | ||
| 仕上げ | ステンレス ヘアーライン仕上げ | ||
| 材質 | ステンレス | ||
| 価格 | 2,500円（税別） | 3,900円（税別） | 4,300円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） | ||
| 購入 | |||
| 製品名 | ユニパネルD25-SS |
|---|---|
| 型式 | UNI-PNL-D25-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | D-sub 25ピン ソケット （メス）M2.6 |
| パネル内側 | D-sub 25ピン ソケット （メス）M2.6 |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 2,500円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |

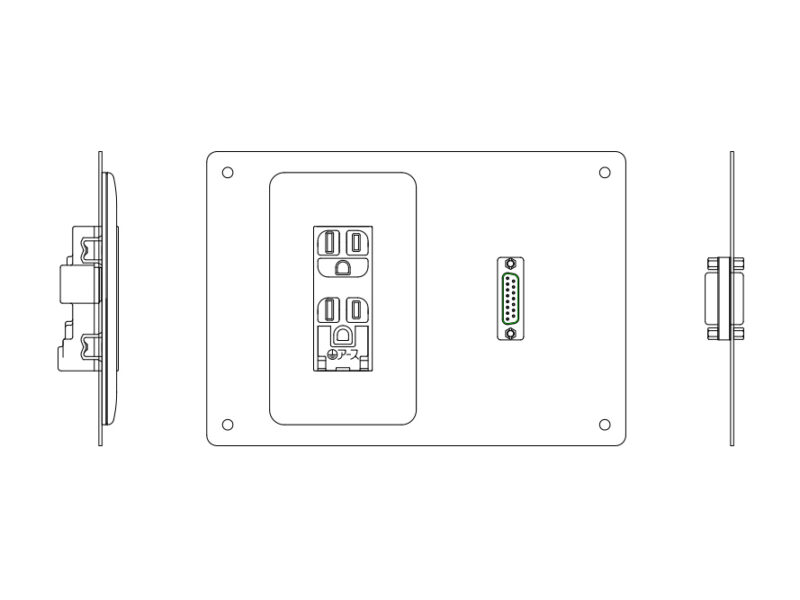

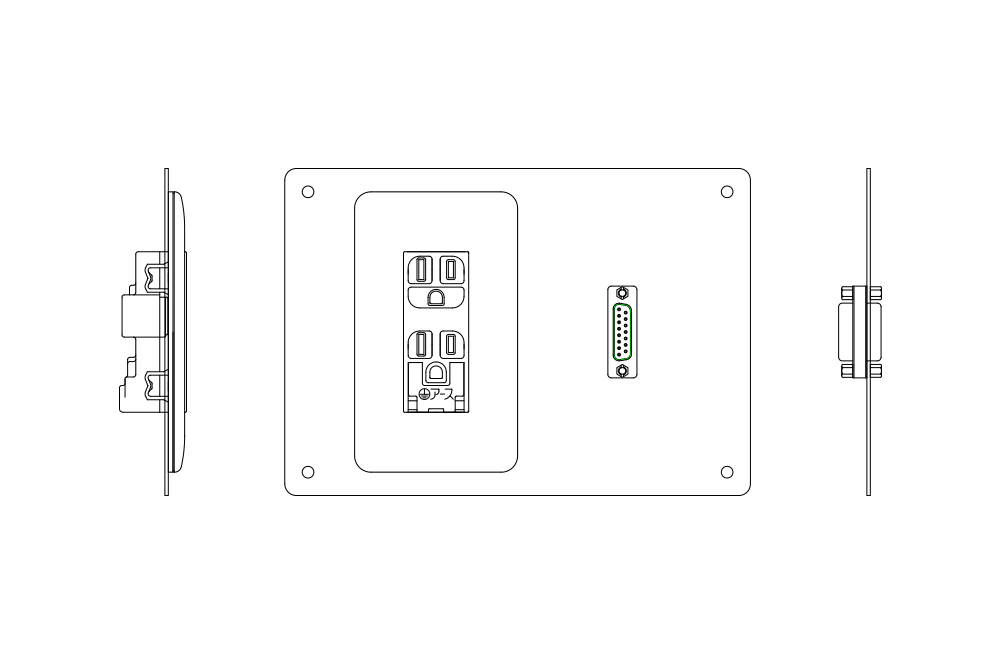

| 製品名 | ユニパネルD15-SS |
|---|---|
| 型式 | UNI-PNL-D15-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | D-sub 15ピン ソケット （メス）M2.6 |
| パネル内側 | D-sub 15ピン ソケット （メス）M2.6 |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 2,500円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |

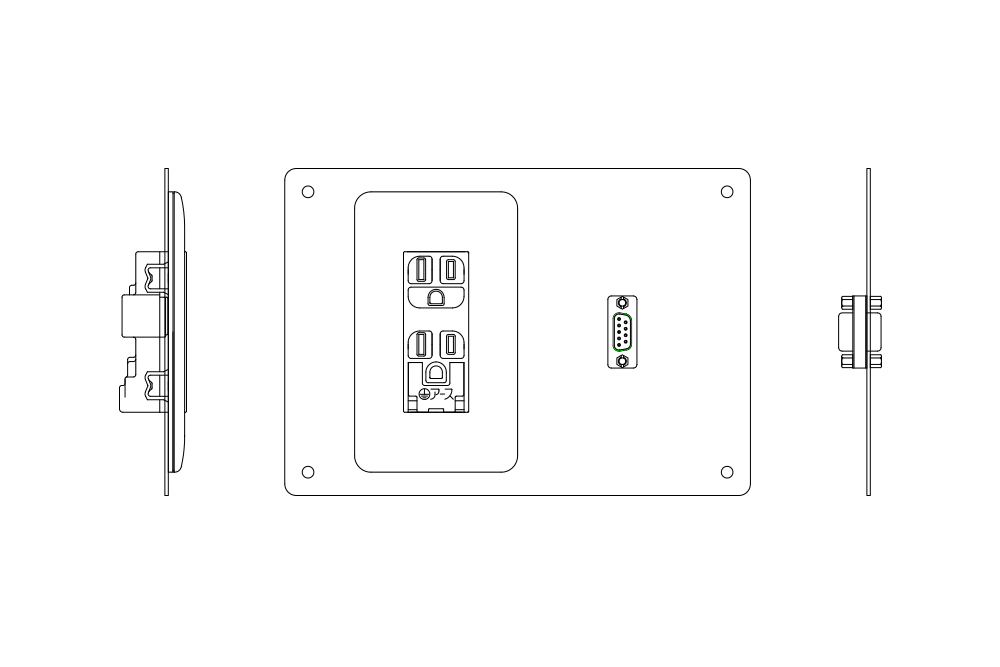

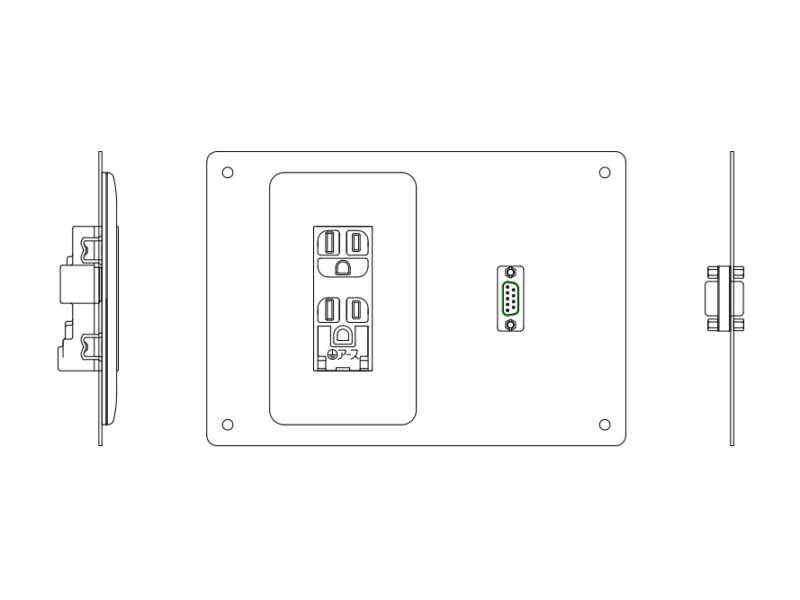

| 製品名 | ユニパネルD9-SS |
|---|---|
| 型式 | UNI-PNL-D9-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) |
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
| パネル外側 | D-sub 9ピン ソケット （メス）M2.6 |
| パネル内側 | D-sub 9ピン ソケット （メス）M2.6 |
| 取付方法 | 4点 M4ビス止め |
| 仕上げ | ステンレス ヘアーライン仕上げ |
| 材質 | ステンレス |
| 価格 | 2,500円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） |
| 購入 |
| 製品名 | ユニパネルシリーズ | ||
|---|---|---|---|
| ユニパネルD25-SS | ユニパネルD15-SS | ユニパネルD9-SS | |
| 型式 | UNI-PNL-D25-SS | UNI-PNL-D15-SS | UNI-PNL-D9-SS |
| サイズ | H140(mm) × W200(mm) t=1.0(mm) | ||
| コンセント | AC125V 2P 15A（アース付） パナソニック電工 型式：WN1132K+WN6003W |
||
| パネル外側 | D-sub 25ピン ソケット （メス）M2.6 |
D-sub 15ピン ソケット （メス）M2.6 |
D-sub 9ピン ソケット （メス）M2.6 |
| パネル内側 | D-sub 25ピン ソケット （メス）M2.6 |
D-sub 15ピン ソケット （メス）M2.6 |
D-sub 9ピン ソケット （メス）M2.6 |
| 取付方法 | 4点 M4ビス止め | ||
| 仕上げ | ステンレス ヘアーライン仕上げ | ||
| 材質 | ステンレス | ||
| 価格 | 2,500円（税別） | 2,500円（税別） | 2,500円（税別） |
| 納期 | 在庫切れの場合は約1週間（お問合わせ下さい） | ||
| 購入 | |||
※複数台の時は、御見積り致します。お問合わせください。
※送料は別途かかります。
詳しくは お問い合わせ 下さい。
★お願い
※製品向上の為に、予告無く改良する事があります。
PDFダウンロード（表面）
